更新时间：电动四通球阀Q946F-16P
已被浏览：次
结构特点
1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小。
2、密封性能： 阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。
3、使用寿命长： 阀门的阀芯和光颈材料采用奥氏不锈钢，阀座材料选用PTFE， 能达到良好的抗腐蚀性作用，延长了阀门使用寿命。
执行标准
1.设计和制造：GB／T12237989； APl608。
2.检验和试验：GB／T13927992； APl 598。
3.法兰连接：JB／T79]一2994； ASME／ANSI B165。
阀体＼阀盖 | GB | WCB | ZGlCrl8Ni9Ti | ZGOCfl8Nil2M02Ti | |||
ASTM | WCB | CF8 | CF8M | ||||
球体 | ?GB | 2Cfl3 | 1Cfl8Ni9Ti | 0Cfl8Ni12M02Ti | |||
ASTM | 420 | 304 | 316 | ||||
阀杆 | GB | 2Crl3 | 1Crl8Ni9Ti | 0Crl8Ni12M02Ti | |||
ASTM | 420 | 304 | 316 | ||||
| 阀座＼密封面 | GB | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 |
ASTM | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 | |
填料 | GB | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 |
ASTM | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | |
螺栓 | GB | 35 | 0Crl8Ni9 | 0Crl8Ni9 | |||
ASTM | A193B7 | A320-B8 | A320-B8 | ||||
螺母 | GB | 45 | 0Cfl8Ni9 | 0Crl8Ni9 | |||
ASTM | A1942H | A194-8 | A194-8 | ||||

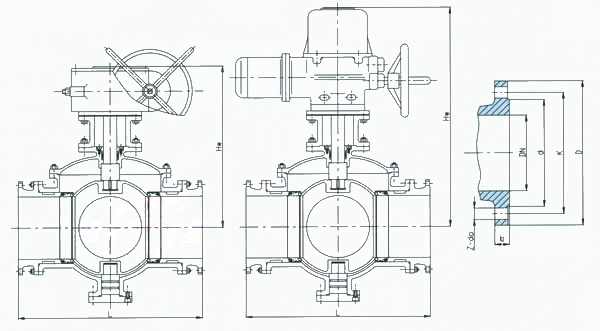

公称压力 | 公称通径 | 尺 寸(mm) | |||||||||
L | L0 | D | K | d | Y | b | z-do | Hw | Hd | ||
1．6MPa | 50 | 260 | 130 | 165 | 125 | 100 | 16 | 4-ф18 | 205 | 265 | |
65 | 320 | 160 | 185 | 145 | 120 | 18 | 4-ф18 | 245 | 295 | ||
80 | 320 | 160 | 200 | 160 | 135 | 20 | 8-ф18 | 305 | 345 | ||
100 | 370 | 185 | 220 | 180 | 155 | 20 | 8-ф18 | 340 | 420 | ||
125 | 510 | 255 | 250 | 210 | 185 | 22 | 8-ф18 | 425 | 465 | ||
150 | 510 | 255 | 285 | 240 | 2'0 | 24 | 8-ф23 | 450 | 505 | ||
200 | 580 | 290 | 340 | 295 | 265 | 26 | 12-ф23 | 480 | 525 | ||
250 | 670 | 335 | 405 | 355 | 320 | 30 | 12-ф25 | 530 | 565 | ||
300 | 760 | 380 | 460 | 410 | 375 | 30 | 12-ф25 | 585 | 630 | ||
350 | 850 | 425 | 520 | 470 | 435 | 34 | 16-ф25 | 625 | 675 | ||
400 | 980 | 490 | 580 | 525 | 485 | 36 | 16-ф30 | 670 | 710 | ||
450 | 1080 | 540 | 640 | 585 | 545 | 40 | 20-ф30 | 705 | 770 | ||
500 | 1220 | 610 | 715 | 650 | 608 | 44 | 20-ф34 | 765 | 825 | ||
600 | 1360 | 680 | 840 | 770 | 718 | 48 | 20-ф41 | 840 | 945 | ||
700 | 1750 | 875 | 910 | 840 | 788 | 50 | 24-ф41 | 1050 | 1110 | ||
800 | 1850 | 925 | 1025 | 950 | 898 | 52 | 24-ф41 | 1125 | 1220 | ||
900 | 2050 | 1025 | 1125 | 1050 | 998 | 54 | 28-ф41 | 1260 | 1315 | ||
1000 | 2150 | 1075 | 1255 | 1170 | 1110 | 56 | 28-ф48 | 1325 | 1385 | ||
1200 | 2450 | 1225 | 1485 | 1390 | 1325 | 58 | 32-ф54 | 1395 | 1450 | ||
2．5MPa | 50 | 260 | 130 | 165 | 125 | 100 | 20 | 4-ф18 | 205 | 265 | |
65 | 320 | 160 | 185 | 145 | 120 | 22 | 8-ф18 | 245 | 295 | ||
80 | 320 | 160 | 200 | 160 | 135 | 22 | 8-ф18 | 305 | 345 | ||
100 | 370 | 185 | 230 | 190 | 160 | 24 | 8-ф23 | 340 | 420 | ||
125 | 510 | 255 | 270 | 220 | 188 | 28 | 8-ф25 | 405 | 465 | ||
150 | 510 | 255 | 300 | 250 | 218 | 30 | 8-ф25 | 450 | 505 | ||
200 | 580 | 290 | 360 | 310 | 278 | 34 | 12-ф25 | 480 | 525 | ||
250 | 670 | 335 | 425 | 370 | 332 | 36 | 12-ф30 | 530 | 565 | ||
300 | 760 | 380 | 485 | 430 | 390 | 40 | 16-ф30 | 585 | 630 | ||
350 | 850 | 425 | 555 | 490 | 448 | 44 | 16-ф34 | 625 | 675 | ||
400 | 980 | 490 | 620 | 550 | 505 | 48 | 16-ф34 | 670 | 710 | ||
450 | 1080 | 540 | 670 | 600 | 555 | 50 | 20-ф34 | 705 | 770 | ||
500 | 1220 | 610 | 730 | 660 | 610 | 52 | 20-ф41 | 765 | 825 | ||
600 | 1360 | 680 | 845 | 770 | 718 | 56 | 20-041 | 840 | 945 | ||
700 | 1750 | 875 | 960 | 875 | 815 | 60 | 24-ф48 | 1050 | 1110 | ||
800 | 1850 | 925 | 1085 | 990 | 930 | 64 | 24-ф48 | 1125 | 1220 | ||
900 | 2050 | 1025 | 1185 | 1090 | 1025 | 66 | 28-ф54 | 1260 | 1315 | ||
1000 | 2150 | 1075 | 1320 | 1210 | 1140 | 68 | 28-ф58 | 1325 | 1385 | ||
1200 | 2450 | 1225 | 1520 | 1420 | 1350 | 72 | 32-ф58 | 1395 | 1450 | ||
